Εγχειρίδιο DX68 Μηχανή συρρίκνωσης σωλήνων
,51M DX68 Μηχανή συρρίκνωσης σωλήνων
,Μηχανή τρύπησης σωλήνων DX68 51M
(DX68) Μηχανή ΚΡΙΜΠΙΝΑΣΗΣ ΣΥΡΙΖΑ MS-51M MANUAL
Περιγραφή

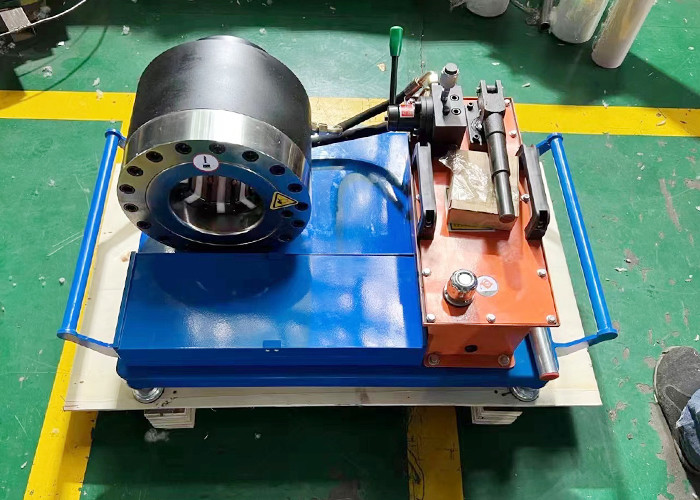

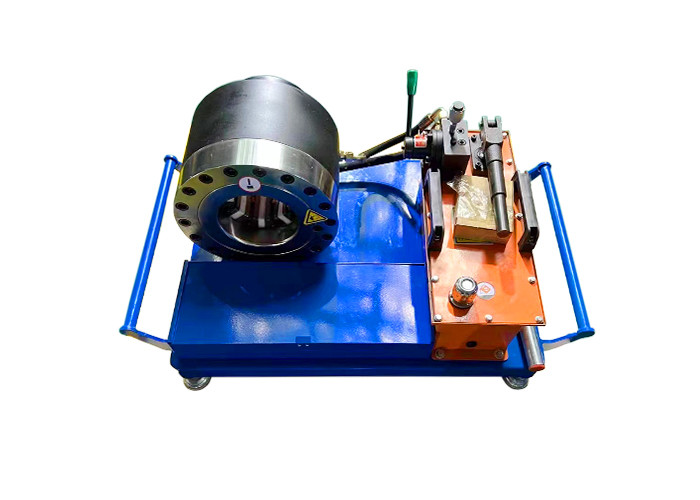

Το MS-51M είναι ένα φορητό χειροκίνητο υδραυλικό μηχάνημα συρρίκνωσης σωλήνων υψηλής πίεσης.
Πλεονεκτήματα
1- συμπαγή δομή, ελαφρύ βάρος·
2. Εύκολη απελευθέρωση πίεσης·
3Γρήγορη ταχύτητα.
4Χαμηλό κόστος συντήρησης.
ΤΕΧΝΙΚΑ δεδομένα
|
Σχήμα |
51M Κρεμαστήρα σωλήνων |
|
Πεδίο συρρίκνωσης |
14 - 87 (mm) |
|
Δύναμη συρρίκνωσης |
350 (Τ) |
|
Μέγεθος σωλήνα |
1/4 - 2 ίντσες |
|
Μαξ. Ανοίγει. |
31 (mm) |
|
Συστήματα πετσέτας |
10 |
|
Τύπος συνόλου πεπιεσμάτων |
51 |
|
Πίεση συστήματος |
31.5 (Mpa) |
|
Ακριβότητα |
0.01 (mm) |
|
Έλεγχος |
Κράτος μέλος |
|
Τυποποιημένη τάση |
Χειροκίνητη αντλία |
|
Δύναμη κινητήρα |
Χειροκίνητη αντλία |
|
Διάρκεια |
730 (mm) |
|
Διάμετρο |
550 (mm) |
|
Υψόμετρο |
680 (mm) |
|
Βάρος |
170 (κιλά) |
51 ΕΠΙΤΡΟΠΗ ΤΗΣ ΤΗΣ ΜΑΣΙΝΑΣ
|
Όχι, όχι. |
Πεδίο συρρίκνωσης |
Διάρκεια |
|
6* |
6 - 8 mm |
35 |
|
8* |
8 - 10 mm |
35 |
|
10* |
10 - 12 mm |
35 |
|
12* |
12 - 14 mm |
35 |
|
15 |
15 - 19 mm |
60 |
|
19 |
19 - 23 mm |
60 |
|
23 |
13 - 26 mm |
60 |
|
26 |
26 - 31 mm |
60 |
|
31 |
31 - 36 mm |
70 |
|
36 |
36 - 41 mm |
70 |
|
41 |
41 - 47 mm |
70 |
| 47 | 47 - 55 mm | 80 |
| 55 | 55 - 63 mm | 80 |
| 63 | 63 - 74 χιλιοστά | 80 |
Σημείωση
• * για μη τυποποιημένα σύνολα πετρωμάτων·
• Διατίθενται εξατομικευμένα σετ πετρωμάτων.
• Το μέγιστο άνοιγμα είναι το διάστημα μεταξύ πλήρως κλειστών και πλήρως ανοιχτών συνόλων.
ΕΠΙΘΕΣΙΟ
• Εργαλείο ταχείας αλλαγής
• Ταχεία αλλαγή ράφους θέρμανσης·
• έλεγχος UC·
-
